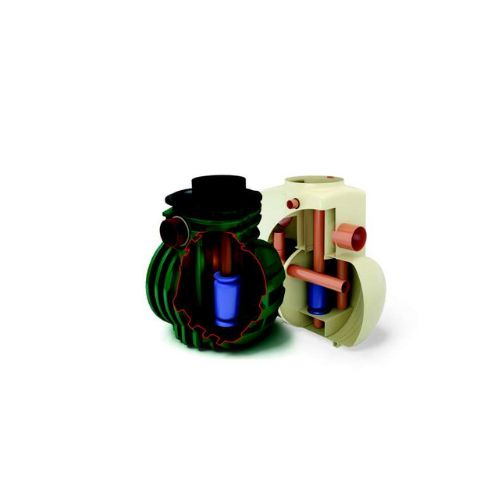

Separator “Bypass” Seria NSB

Category: Separare hidrocarburi - ulei Brand: KINGSPAN

Separatoarele “Bypass” gestioneaza pe deplin toate debitele generate de ratele de precipitatii de pana la 6,5 mm/ ora.
Aceasta acopera mai mult de 99% din toate precipitatiile.

Debitele peste aceasta viteza pot ocoli separatorul. Aceste separatoare sunt utilizate atunci cand se considera un risc acceptabil sa nu se asigure un tratament complet pentru debitele mari. De exemplu, acolo unde exista un risc scazut ca o deversare mare si ploi abundente sa apara simultan.

Contact

Performanta
Kingspan a fost unul dintre primii producatori britanici care a testat separatoarele conform BS EN 858-1. In 2006, am introdus linia de produse separatoare bypass NSB. Numarul NSB indica debitul maxim la care separatorul va manipula lichide.

Institutul Britanic de Standarde (BSI) a testat o gama selectata de separatoare bypass Kingspan si a certificat performanta acestora in raport cu performanta fluxului si a procesului si evaluand calitatea efluentului in conformitate cu cerintele BS EN 858-1. Design-urile separatoarelor de bypass Kingspan urmeaza parametri predefiniti atunci cand testeaza separatoarele de bypass necesare.

Fiecare design de separator bypass include cerintele de volum necesare:

Capacitate de separare a uleiului
Volumul de depozitare a uleiului
Capacitate de depozitare a namolului

Unitatea este proiectata pentru a gestiona primele 10% din debitul de varf (“principiul primului spalare”). Suprafetele de drenaj calculate deservite de fiecare separator sunt date prin formula NSB= 0,0018A (m²).

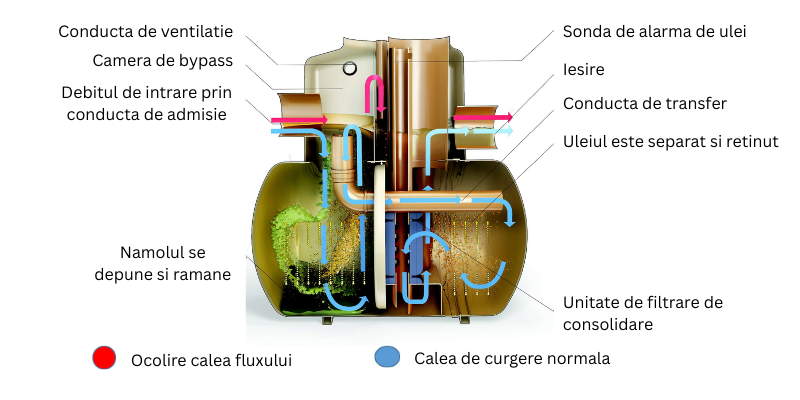

Debitele generate de volume mai mari de precipitatii trec printr-o portiune a separatorului, ocolind camera de separare.

Separatoarele de clasa I sunt proiectate pentru a atinge o concentratie de ulei de 5 mg/ litru in conditii standard de testare.

Caracteristici

Are greutate redusa si usor de instalat.

Inclusiv volumul de depozitare a namolului
Conectori de intrare/ iesire incorporati
Puncte de ventilatie in interiorul gatului
Sistem de detectare a uleiului disponibil (conform BS EN 858-1)
Arbori de extensie pentru inversari adanci
Intretinere de la nivelul solului
GRP sau constructie turnata prin rotatie ( in functie de model).

Pentru a specifica dimensiunea nominala a separatorului de bypass, sunt necesare urmatoarele informatii:

Debitul volumetric calculat al zonei de drenaj deservite. Proiectele noastre se bazeaza pe presupunerea ca conductele de conectare instalate in alta parte a amplasamentului nu obstructioneaza fluxul in sau in afara separatorului si ca debitul nu este pompat.
Scurgeti ??? adancimea de intrare inversa

Tipul, dimensiunea si orientarea conductei.

Specificatii tehnice

Model de referinta	Debit (l/s)	Debit maxim (l/s)	Suprafata de drenaj (M²) Pe baza debitului de apa pluviala din Regatul Unit	Capacitate de stocare (litri) - Namol	Capacitate de stocare (litri) - Ulei	Lungime (mm)	Diametru (mm)	Diametrul arborelui de acces (mm)	Intrare de baza inversata	Inversare de la baza la priza (mm)	Cadere standard (mm)	Inversare minima de intrare (mm)	Diametrul standard al conductei (mm)**
Constructia camerei din polietilena
NSBP003	3	30	1670	300	45	1700	1350	600	1420	1320	100	500	160
NSBP004	4.5	45	2500	450	60	1700	1350	600	1420	1320	100	500	160
NSBP006	6	60	3335	600	90	1700	1350	600	1420	1320	100	500	160
Constructia camerei GRP
NSBE010	10	100	5560	1000	150	2069	1220	750	1450	1350	100	700	315
N SBE015	15	150	8335	1500	225	2947	1220	750	1450	1350	100	700	315
NSBE020	20	200	11111	2000	300	3893	1220	750	1450	1350	100	700	375
NSBE025	25	250	13890	2500	375	3575	1420	750	1680	1580	100	700	375
NSBE030	30	300	16670	3000	450	4265	1420	750	1680	1580	100	700	450
NSBE040	40	400	22222	4000	600	3230	1920	600	2185	2035	150	1000	500
NSBEOSO	50	500	27778	5000	750	3960	1920	600	2185	2035	150	1000	600
N SBE075	75	750	41667	7500	1125	5841	1920	600	2235	2035	200	950	675
NSBE100	100	1000	55556	10000	1500	7661	1920	600	2235	2035	200	950	750
NSBE125	125	1250	69444	12500	1875	9548	1920	600	2235	2035	200	950	750
