Separatoare “Full Retention”

Category: Separare hidrocarburi - ulei Brand: KINGSPAN

Separatoare “ Retentie complete” (Full Retention”) SERIA NSF

Separatoarele de retentie totala gestioneaza debitul total care poate fi transportat de sistemul de drenaj, care este in general echivalent cu un debit la o intensitate a precipitatiilor de 65 mm/ h.

Pe suprafete mari, in cazul unei inundatii de scurta durata, aceste separatoare pot fi mijloace acceptabile de limitare a debitului si, prin urmare, a marimii sistemelor globale de izolare.

Contact

Performanta

Kingspan a fost primul producator din Marea Britanie care a certificat intervalul necesar (3-301/ sec) conform BS EN 858-1 in Marea Britanie.
Numarul NSF indica debitul la care functioneaza separatorul.
Institutul Britanic de Standarde (BSI) a efectuat teste de performanta pe separatoare selectate, certificand performanta acestora in raport cu fluxul si performanta procesului. Acest lucru asigura ca acestea indeplinesc cerintele de calitate a apelor uzate din BS EN 858-1. Proiectarea separatoarelor mai mari a fost determinata folosind formule extrapolate din domeniul de testare.

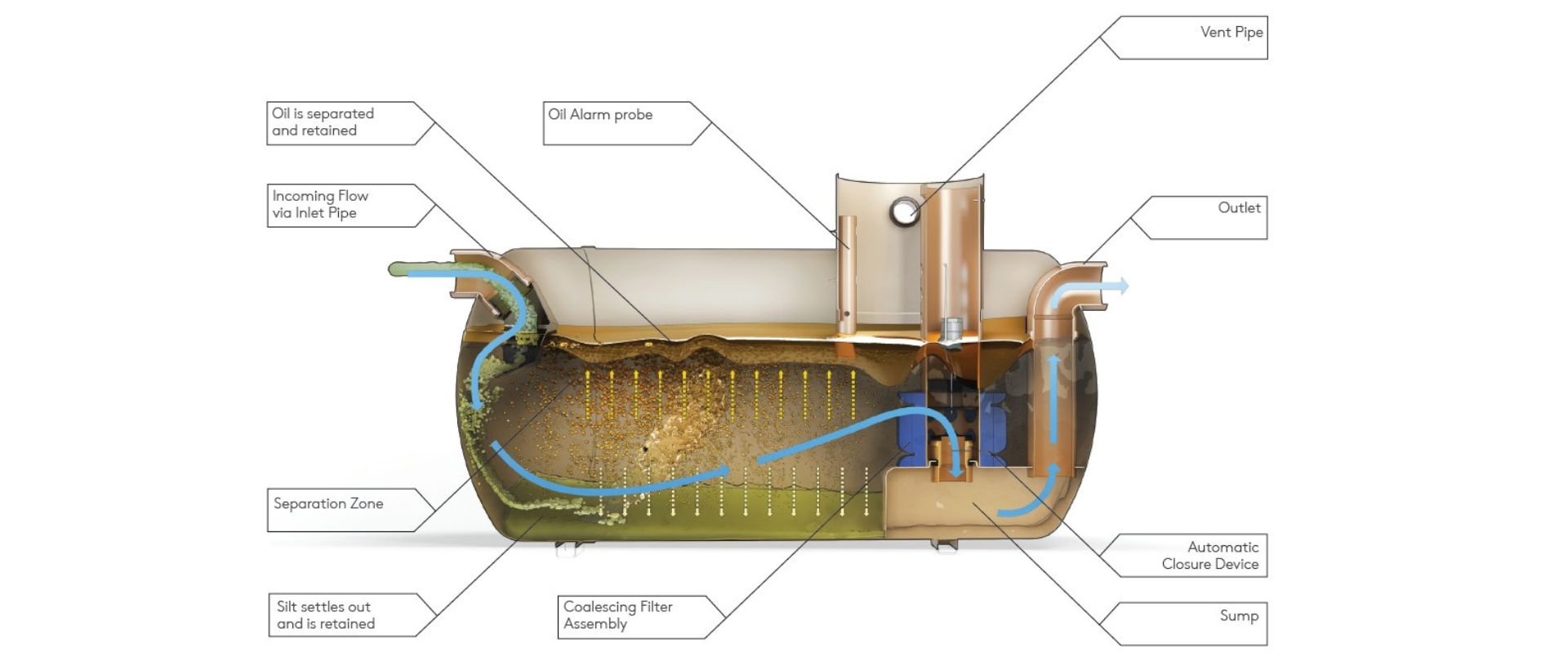

Fiecare design complet al separatorului de retentie include cerintele de volum necesare pentru:

Capacitate de separare a uleiului
Volumul de stocare a uleiului
Capacitate de depozitare a namolului
Mecanism de inchidere automata

Separatoarele cu retentie complete de la Kingspan gestioneaza intregul flux specificat.

Caracteristici:

Usoare si usor de instalat
3 interval de 30 rpm, testat independent si esantionat de performanta, certificat de BSI
Inclusiv volumul de depozitare a namolului
Conectori de intrare/iesire incorporate
Sistem de avertizare ulei disponibil.
Zone de ventilatie din interiorul gatului
Arbori de extensie pentru inversari adanci
Intretinere de la nivelul solului
GRP sau constructie turnata prin rotatie (in functie de model)

Pentru a specifica dimensiunea nominala, tipul de separator cu retinere complete, sunt necesare urmatoarele informatii:

Debitul volumetric calculat al zonei de drenaj deservite. Proiectele noastre se bazeaza pe presupunerea ca conductele de conectare instalate in alta parte a amplasamentului nu obstructioneaza fluxul catre sau dinspre separator si ca lichidul de intrare nu este pompat.
Standardul de descarcare cerut
Scurgeti ??? adancimea de intrare inversa
Tipul, dimensiunea si orientarea conductei

Specificatii tehnice

Model de referinta	Debit (l/s)	Suprafata de drenaj (m²) PPG-3 (0.018)	Capacitate de stocare (litri) - Namol	Capacitate de stocare (litri) - Ulei	Lungime (mm)	Diametru (mm)	Dimensiuni capac gauri de vizitare (mm)	Intrare de baza inversata (mm)	Inversare de la baza la prize (mm)	Inversare minima de intrare (mm)	Diametrul standard al conductei (mm)

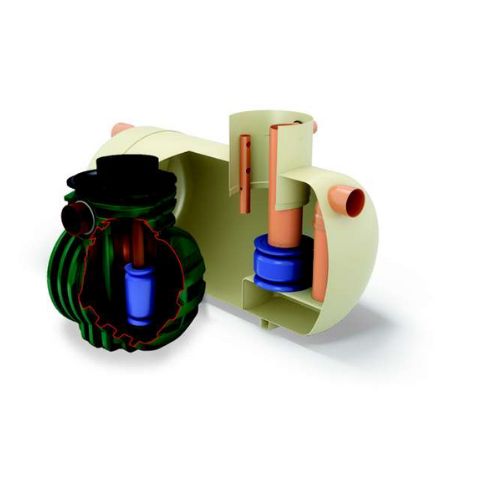

Constructia camerei din polietilena
NSFP003	3	170	300	30	1700	1350	600	1410	1335	550	160
NSFP006	6	335	600	60	1700	1350	600	1410	1335	550	160
Constructia camerei GRP
NSFA010	10	555	1000	100	2610	1225	600	1050	1000	500	200
NSFA015	15	835	1500	150	3910	1225	600	1050	1000	1000	200
NSFA020	20	1115	2000	200	3200	2010	600	1810	1760	1000	315
NSFA030	30	1670	3000	300	3915	2010	600	1810	1760	1000	315
NSFA040	40	2225	4000	400	4640	2010	600	1810	1760	1000	315
NSFA050	50	2780	5000	500	5425	2010	600	1810	1760	1000	315
NSFA065	65	3160	6500	650	6850	2010	600	1810	1760	1000	315
NSFA080	80	4445	8000	800	5744	2820	600	2500	2450	1000	315
NSFA100	100	5560	10000	1000	6200	2820	600	2500	2450	1000	400
NSFA125	125	6945	12500	1250	7365	2820	600	2500	2450	1000	450
NSFA150	150	8335	15000	1500	8675	2820	600	2500	2450	1000	525
NSFA175	175	9725	17500	1750	9975	2820	600	2500	2450	1000	525
NSFA200	200	11110	20000	2000	11280	2820	600	2500	2450	1000	600

*Sistemele adecvate pentru a servi viteze mai mari de curgere sunt disponibile la cerere, unele unitati au mai mult de o mine- cel mai mare diametru este vizibil.
